Ceph
auf einem Blatt.
Dichte Referenz für Senior Platform Engineers, SREs und Storage-Admins. RADOS-Architektur, RBD/CephFS/RGW, cephadm und Rook, Kern-Commands, PG-States, Health-Warnungen und die scharfen Kanten im Betrieb. Keine Einsteiger-Folien. Primär Squid (v19), Tentacle (v20) als neueste Serie.

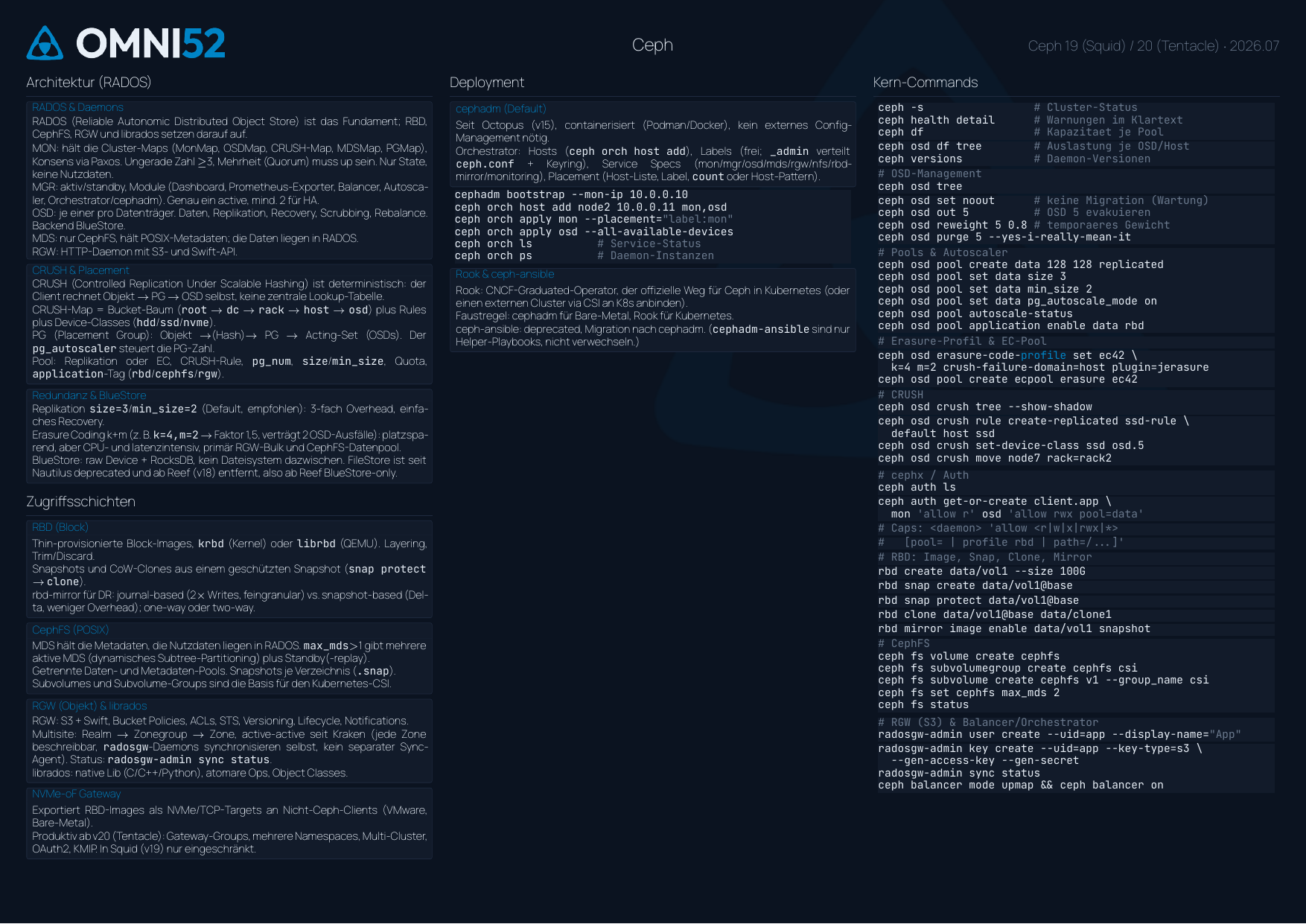

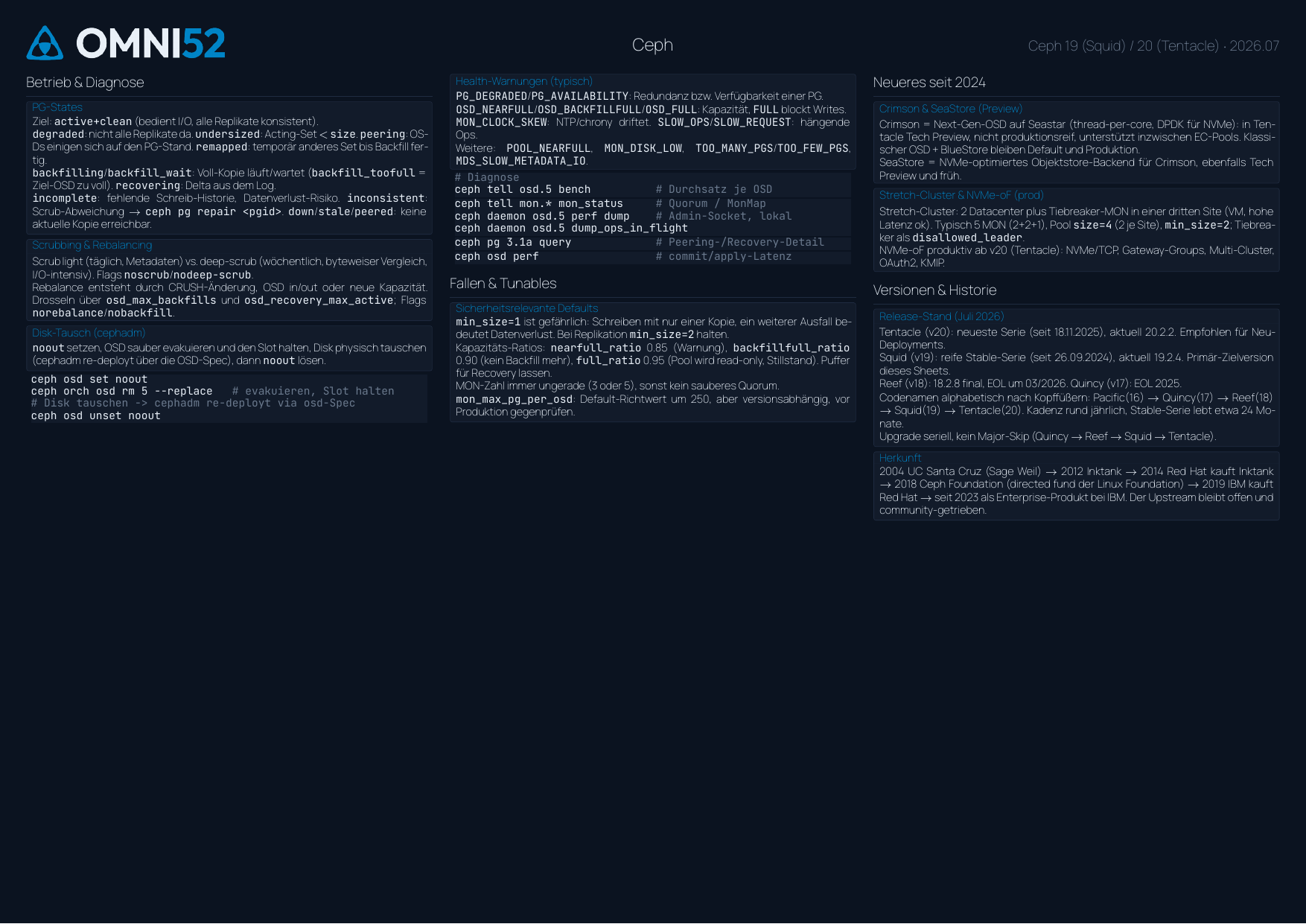

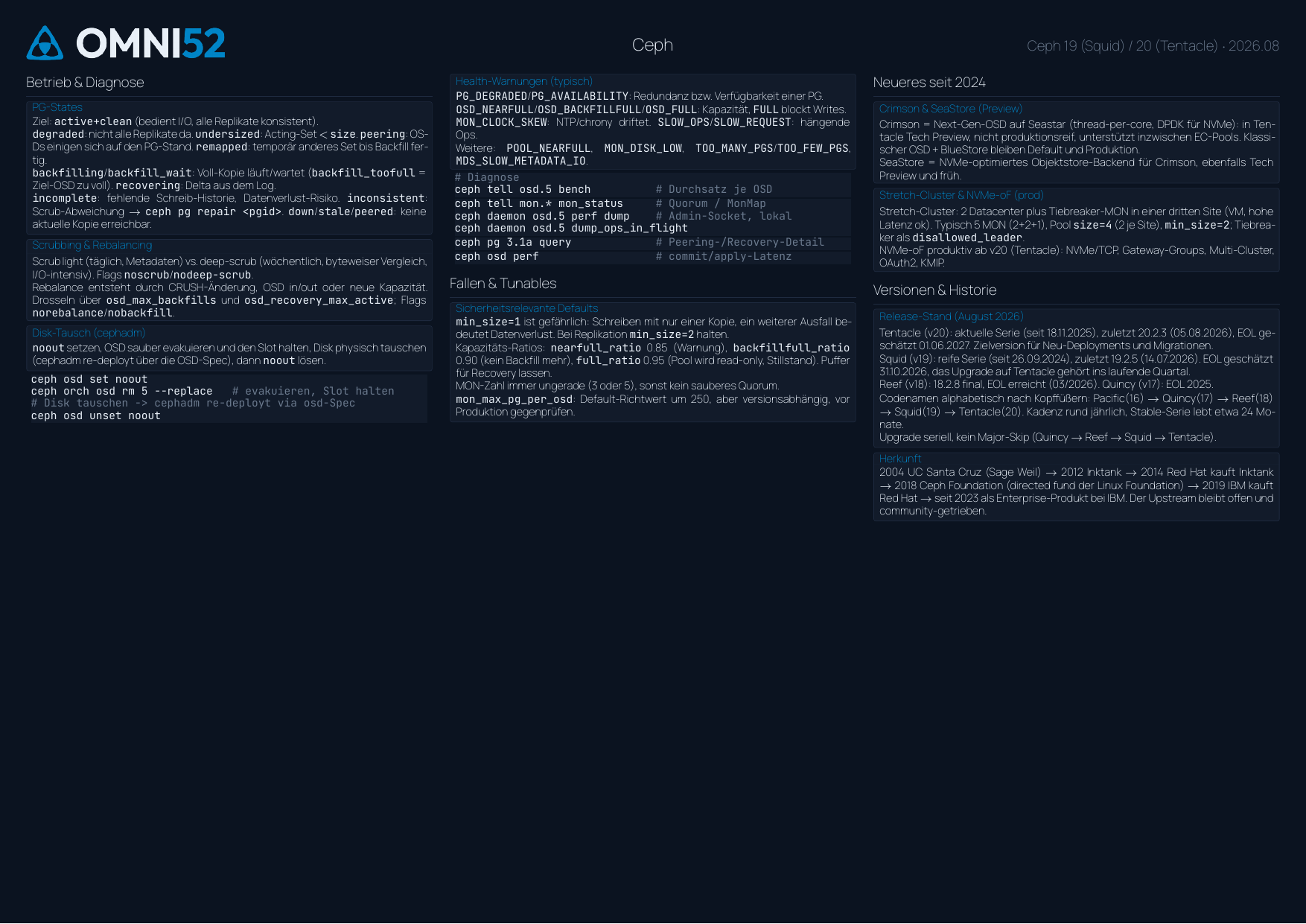

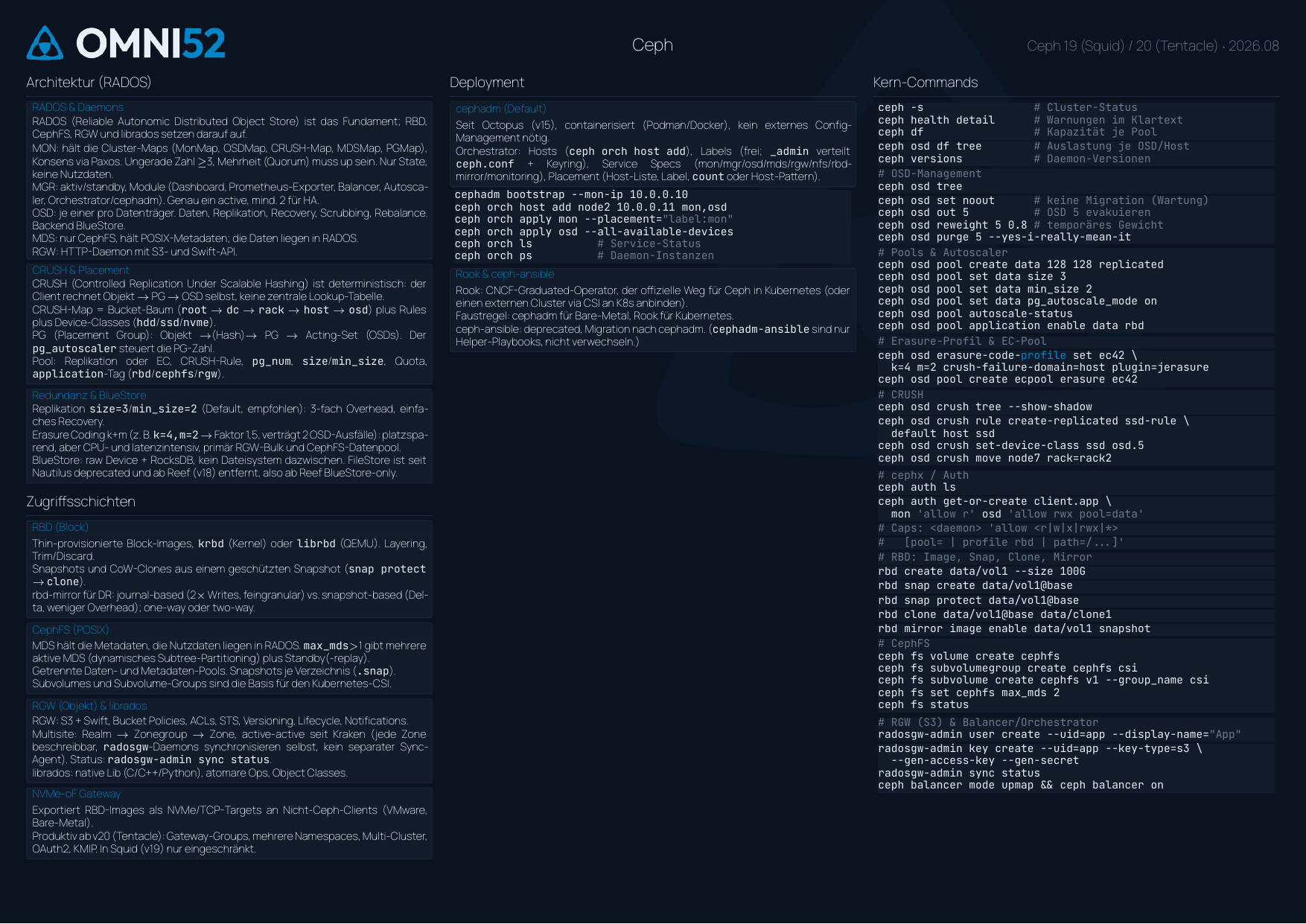

Vorschau (2 Seiten A4 quer + Brand-Rückseite)
PDF herunterladen
Direkter Download, keine Mail-Adresse nötig. CC BY-SA 4.0 , kopieren, drucken, weiterverteilen ist ausdrücklich erlaubt, solange die Quellenangabe sichtbar bleibt.
Was drin steht
Architektur (RADOS)
MON/MGR/OSD/MDS/RGW, CRUSH und Placement Groups, Pools, Replikation vs. Erasure Coding, BlueStore.
Zugriffsschichten
RBD (Snap/Clone/Mirror), CephFS (MDS, max_mds, Subvolumes), RGW (S3/Swift, Multisite active-active), librados, NVMe-oF.
Deployment
cephadm (bootstrap, Orchestrator, Specs, Placement), Rook für Kubernetes, ceph-ansible deprecated.
Kern-Commands
Status/Health, OSD, Pools/Autoscaler, Erasure-Profile, CRUSH, cephx-Caps, RBD, CephFS, RGW, Balancer/Orchestrator.
Betrieb & Diagnose
PG-States, Scrubbing, Rebalance-Drosseln, Disk-Tausch, Health-Warnungen, Diagnose mit tell/daemon/pg query.
Fallen & Neueres
min_size=1, full-Ratios, ungerade MON-Zahl; Crimson/SeaStore (Preview), Stretch-Cluster, NVMe-oF, Release-Stand.
Cheatsheet im Volltext
Derselbe Inhalt wie im PDF, zum Mitlesen, Durchsuchen und direkten Kopieren der Command-Snippets. Stand: Ceph 19 (Squid) / 20 (Tentacle), Edition 2026.07.
Architektur (RADOS)
RADOS & Daemons
RADOS (Reliable Autonomic Distributed Object Store) ist das Fundament; RBD, CephFS, RGW und librados setzen darauf auf.
MON: hält die Cluster-Maps (MonMap, OSDMap, CRUSH-Map, MDSMap, PGMap), Konsens via Paxos. Ungerade Zahl ≥3, Mehrheit (Quorum) muss up sein. Nur State, keine Nutzdaten.
MGR: aktiv/standby, Module (Dashboard, Prometheus-Exporter, Balancer, Autoscaler, Orchestrator/cephadm). Genau ein active, mind. 2 für HA.
OSD: je einer pro Datenträger. Daten, Replikation, Recovery, Scrubbing, Rebalance. Backend BlueStore.
MDS: nur CephFS, hält POSIX-Metadaten; die Daten liegen in RADOS.
RGW: HTTP-Daemon mit S3- und Swift-API.
CRUSH & Placement
CRUSH (Controlled Replication Under Scalable Hashing) ist deterministisch: der Client rechnet Objekt → PG → OSD selbst, keine zentrale Lookup-Tabelle.
CRUSH-Map = Bucket-Baum (root
→ dc → rack →
host → osd) plus Rules plus
Device-Classes (hdd/ssd/nvme).
PG (Placement Group): Objekt →(Hash)→
PG → Acting-Set (OSDs). Der pg_autoscaler steuert
die PG-Zahl.
Pool: Replikation oder EC, CRUSH-Rule,
pg_num, size/min_size,
Quota, application-Tag
(rbd/cephfs/rgw).
Redundanz & BlueStore
Replikation size=3/min_size=2
(Default, empfohlen): 3-fach Overhead, einfaches Recovery.
Erasure Coding k+m (z. B.
k=4,m=2 → Faktor 1,5, verträgt 2
OSD-Ausfälle): platzsparend, aber CPU- und latenzintensiv,
primär RGW-Bulk und CephFS-Datenpool.
BlueStore: raw Device + RocksDB, kein Dateisystem dazwischen. FileStore ist seit Nautilus deprecated und ab Reef (v18) entfernt, also ab Reef BlueStore-only.
Zugriffsschichten
RBD (Block)
Thin-provisionierte Block-Images, krbd (Kernel)
oder librbd (QEMU). Layering, Trim/Discard.
Snapshots und CoW-Clones aus einem geschützten Snapshot
(snap protect → clone).
rbd-mirror für DR: journal-based (2× Writes, feingranular) vs. snapshot-based (Delta, weniger Overhead); one-way oder two-way.
CephFS (POSIX)
MDS hält die Metadaten, die Nutzdaten liegen in RADOS.
max_mds>1 gibt mehrere aktive MDS (dynamisches
Subtree-Partitioning) plus Standby(-replay).
Getrennte Daten- und Metadaten-Pools. Snapshots je Verzeichnis
(.snap).
Subvolumes und Subvolume-Groups sind die Basis für den Kubernetes-CSI.
RGW (Objekt) & librados
RGW: S3 + Swift, Bucket Policies, ACLs, STS, Versioning, Lifecycle, Notifications.
Multisite: Realm → Zonegroup → Zone,
active-active seit Kraken (jede Zone beschreibbar,
radosgw-Daemons synchronisieren selbst, kein
separater Sync-Agent). Status:
radosgw-admin sync status.
librados: native Lib (C/C++/Python), atomare Ops, Object Classes.
NVMe-oF Gateway
Exportiert RBD-Images als NVMe/TCP-Targets an Nicht-Ceph-Clients (VMware, Bare-Metal).
Produktiv ab v20 (Tentacle): Gateway-Groups, mehrere Namespaces, Multi-Cluster, OAuth2, KMIP. In Squid (v19) nur eingeschränkt.
Deployment
cephadm (Default)
Seit Octopus (v15), containerisiert (Podman/Docker), kein externes Config-Management nötig.
Orchestrator: Hosts (ceph orch host add), Labels
(frei; _admin verteilt ceph.conf +
Keyring), Service Specs
(mon/mgr/osd/mds/rgw/nfs/rbd-mirror/monitoring), Placement
(Host-Liste, Label, count oder Host-Pattern).
cephadm bootstrap --mon-ip 10.0.0.10 ceph orch host add node2 10.0.0.11 mon,osd ceph orch apply mon --placement="label:mon" ceph orch apply osd --all-available-devices ceph orch ls # Service-Status ceph orch ps # Daemon-Instanzen
Rook & ceph-ansible
Rook: CNCF-Graduated-Operator, der offizielle Weg für Ceph in Kubernetes (oder einen externen Cluster via CSI an K8s anbinden).
Faustregel: cephadm für Bare-Metal, Rook für Kubernetes.
ceph-ansible: deprecated, Migration nach
cephadm. (cephadm-ansible sind nur Helper-Playbooks,
nicht verwechseln.)
Kern-Commands
ceph -s # Cluster-Status ceph health detail # Warnungen im Klartext ceph df # Kapazitaet je Pool ceph osd df tree # Auslastung je OSD/Host ceph versions # Daemon-Versionen
# OSD-Management ceph osd tree ceph osd set noout # keine Migration (Wartung) ceph osd out 5 # OSD 5 evakuieren ceph osd reweight 5 0.8 # temporaeres Gewicht ceph osd purge 5 --yes-i-really-mean-it
# Pools & Autoscaler ceph osd pool create data 128 128 replicated ceph osd pool set data size 3 ceph osd pool set data min_size 2 ceph osd pool set data pg_autoscale_mode on ceph osd pool autoscale-status ceph osd pool application enable data rbd
# Erasure-Profil & EC-Pool ceph osd erasure-code-profile set ec42 \ k=4 m=2 crush-failure-domain=host plugin=jerasure ceph osd pool create ecpool erasure ec42
# CRUSH ceph osd crush tree --show-shadow ceph osd crush rule create-replicated ssd-rule \ default host ssd ceph osd crush set-device-class ssd osd.5 ceph osd crush move node7 rack=rack2
# cephx / Auth ceph auth ls ceph auth get-or-create client.app \ mon 'allow r' osd 'allow rwx pool=data' # Caps: <daemon> 'allow <r|w|x|rwx|*> # [pool= | profile rbd | path=/...]'
# RBD: Image, Snap, Clone, Mirror rbd create data/vol1 --size 100G rbd snap create data/vol1@base rbd snap protect data/vol1@base rbd clone data/vol1@base data/clone1 rbd mirror image enable data/vol1 snapshot
# CephFS ceph fs volume create cephfs ceph fs subvolumegroup create cephfs csi ceph fs subvolume create cephfs v1 --group_name csi ceph fs set cephfs max_mds 2 ceph fs status
# RGW (S3) & Balancer/Orchestrator radosgw-admin user create --uid=app --display-name="App" radosgw-admin key create --uid=app --key-type=s3 \ --gen-access-key --gen-secret radosgw-admin sync status ceph balancer mode upmap && ceph balancer on
Betrieb & Diagnose
PG-States
Ziel: active+clean (bedient I/O, alle Replikate
konsistent).
degraded: nicht alle Replikate da.
undersized: Acting-Set < size.
peering: OSDs einigen sich auf den PG-Stand.
remapped: temporär anderes Set bis Backfill
fertig.
backfilling/backfill_wait: Voll-Kopie
läuft/wartet (backfill_toofull = Ziel-OSD zu
voll). recovering: Delta aus dem Log.
incomplete: fehlende Schreib-Historie,
Datenverlust-Risiko. inconsistent: Scrub-Abweichung
→ ceph pg repair <pgid>.
down/stale/peered: keine
aktuelle Kopie erreichbar.
Scrubbing & Rebalancing
Scrub light (täglich, Metadaten) vs.
deep-scrub (wöchentlich, byteweiser
Vergleich, I/O-intensiv). Flags
noscrub/nodeep-scrub.
Rebalance entsteht durch CRUSH-Änderung,
OSD in/out oder neue Kapazität. Drosseln über
osd_max_backfills und
osd_recovery_max_active; Flags
norebalance/nobackfill.
Disk-Tausch (cephadm)
noout setzen, OSD sauber evakuieren und den Slot
halten, Disk physisch tauschen (cephadm re-deployt über die
OSD-Spec), dann noout lösen.
ceph osd set noout ceph orch osd rm 5 --replace # evakuieren, Slot halten # Disk tauschen -> cephadm re-deployt via osd-Spec ceph osd unset noout
Health-Warnungen (typisch)
PG_DEGRADED/PG_AVAILABILITY: Redundanz
bzw. Verfügbarkeit einer PG.
OSD_NEARFULL/OSD_BACKFILLFULL/OSD_FULL:
Kapazität, FULL blockt Writes.
MON_CLOCK_SKEW: NTP/chrony driftet.
SLOW_OPS/SLOW_REQUEST: hängende Ops.
Weitere: POOL_NEARFULL, MON_DISK_LOW,
TOO_MANY_PGS/TOO_FEW_PGS,
MDS_SLOW_METADATA_IO.
# Diagnose ceph tell osd.5 bench # Durchsatz je OSD ceph tell mon.* mon_status # Quorum / MonMap ceph daemon osd.5 perf dump # Admin-Socket, lokal ceph daemon osd.5 dump_ops_in_flight ceph pg 3.1a query # Peering-/Recovery-Detail ceph osd perf # commit/apply-Latenz
Fallen & Tunables
Sicherheitsrelevante Defaults
min_size=1 ist gefährlich:
Schreiben mit nur einer Kopie, ein weiterer Ausfall bedeutet
Datenverlust. Bei Replikation min_size=2 halten.
Kapazitäts-Ratios:
nearfull_ratio 0.85 (Warnung),
backfillfull_ratio 0.90 (kein Backfill mehr),
full_ratio 0.95 (Pool wird read-only, Stillstand).
Puffer für Recovery lassen.
MON-Zahl immer ungerade (3 oder 5), sonst kein sauberes Quorum.
mon_max_pg_per_osd: Default-Richtwert um 250, aber
versionsabhängig, vor Produktion gegenprüfen.
Neueres seit 2024
Crimson & SeaStore (Preview)
Crimson = Next-Gen-OSD auf Seastar (thread-per-core, DPDK für NVMe): in Tentacle Tech Preview, nicht produktionsreif, unterstützt inzwischen EC-Pools. Klassischer OSD + BlueStore bleiben Default und Produktion.
SeaStore = NVMe-optimiertes Objektstore-Backend für Crimson, ebenfalls Tech Preview und früh.
Stretch-Cluster & NVMe-oF (prod)
Stretch-Cluster: 2 Datacenter plus
Tiebreaker-MON in einer dritten Site (VM, hohe Latenz ok). Typisch
5 MON (2+2+1), Pool size=4 (2 je Site),
min_size=2; Tiebreaker als
disallowed_leader.
NVMe-oF produktiv ab v20 (Tentacle): NVMe/TCP, Gateway-Groups, Multi-Cluster, OAuth2, KMIP.
Versionen & Historie
Release-Stand (Juli 2026)
Tentacle (v20): neueste Serie (seit 18.11.2025), aktuell 20.2.2. Empfohlen für Neu-Deployments.
Squid (v19): reife Stable-Serie (seit 26.09.2024), aktuell 19.2.4. Primär-Zielversion dieses Sheets.
Reef (v18): 18.2.8 final, EOL um 03/2026. Quincy (v17): EOL 2025.
Codenamen alphabetisch nach Kopffüßern: Pacific(16) → Quincy(17) → Reef(18) → Squid(19) → Tentacle(20). Kadenz rund jährlich, Stable-Serie lebt etwa 24 Monate. Upgrade seriell, kein Major-Skip.
Herkunft
2004 UC Santa Cruz (Sage Weil) → 2012 Inktank → 2014 Red Hat kauft Inktank → 2018 Ceph Foundation (directed fund der Linux Foundation) → 2019 IBM kauft Red Hat → seit 2023 als Enterprise-Produkt bei IBM. Der Upstream bleibt offen und community-getrieben.
